Rohrschneiden und biegen

Rohrbiegung

Wir können runde, quadratische, rechteckige oder elliptische Rohre und Stangen mit einem Durchmesser von bis zu 45 mm biegen. Die Dicke und die Qualität des Materials ist ebenso entscheidend wie das richtige Werkzeug. In unserem Unternehmen  wird eine 5- Achs-CNC- Biegemaschine verwendet, die sowohl für das freihändige Biegen als auch für das Dornbiegen  geeignet ist.


Wir bieten den Service des Rohrbiegens auf einer 6-Achsen-CNC-Biegemaschine Macri PROVAR 6-45 an. Sie ist  sowohl für das freihändige Biegen als auch für das Dornbiegen  geeignet ist.

Die Dicke und die Qualität des Materials ist ebenso entscheidend wie das richtige Werkzeug. Wir können Rohre und Stangen mit runder, quadratischer und rechteckiger Form biegen. Quadratische und rechteckige Rohre und Stangen können mit Standardradien gebogen werden, und runde Rohre können wir auch mit variablen Radien biegen.

Das Folgende zeigt die Leistung der Biegemaschine:

• max. Abmessung der runden Konstruktionsrohre: 45 x 4 mm

• max. Abmessung runder Edelstahlrohre: 40 x 3 mm

• max. Abmessungen der Rundrohre (Aluminium, Messing, Kupfer): 45 x 5 mm

• max. Abmessung der Rundrohre (variabler Radius): 35 x 2 mm

• max. Abmessung der rechteckigen Rohre: 40 x 35 x 2 mm

• max. Abmessung der Rundprofile: ϕ30 mm

• max. Abmessung der quadratischen Profile: 25 x 25

• max. Arbeitslänge: 3450 mm

• max. Biegewinkel: 190 °

Rohrbiegung

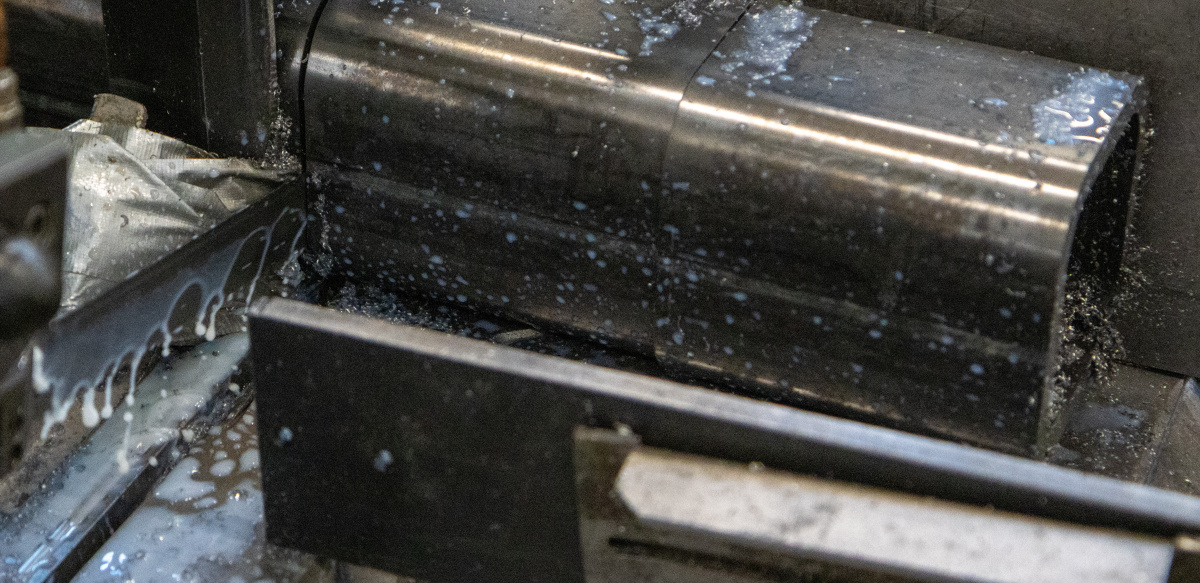

Rohrschneiden

Rohrschneiden

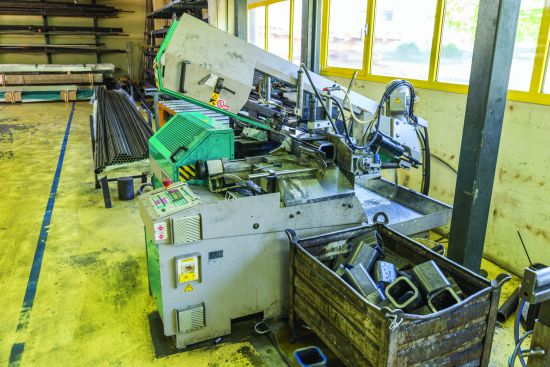

Für Schneiden von Rohren und Profilen verwenden wir die Imet BS 400/60 AFI-NC Automatiksäge mit hydraulischem Antrieb.

Sie läuft ohne zusätzliche manuelle Bedienung und kann mehrere Rohre gleichzeitig schneiden.

Die folgende Tabelle zeigt die Schnitteigenschaften bei verschiedenen Winkeln für verschiedene Materialformen:


Schnittwinkel

Runde Rohre / Profile

Quadratische Rohre - Profile

Rechteckige Rohre - Profile

max. ϕ 310 mm

max. 280 mm

max. 400 x 250 mm

45°

max. ϕ 280 mm

max. 270 mm

max. 300 x 200 mm

60°

max. ϕ 260 mm

max. 200 mm

max. 200 x 200 mm

Mehrere Rohre zusammen (nur bei 0°)

max. 300 x 120 mm

min. 120 x 20 mm
